Как правильно составить схему электрической цепи?

Вы не уверены, какие автоматические выключатели в вашей электрической панели управляют какими цепями в вашем доме? Возможно, вы даже не уверены, где находится ваша электрическая панель.

Ну, вам нужно знать. Если вам когда-нибудь понадобится поработать с проводкой или выполнить какую-либо работу, например, установить потолочный вентилятор или USB-розетку, вам нужно будет иметь возможность отключить цепь. Если когда-либо возникнет чрезвычайная ситуация, например, наводнение, вам нужно будет иметь возможность быстро отключить электрическую цепь. Если предыдущий домовладелец не оставил вам аккуратно помеченную схему, позволяющую узнать, какие автоматические выключатели управляют какими цепями, вы сами решите, как составить схему электрических цепей вашего дома.

Найдите свою электрическую панель

Если вы не знаете, где находится ваша электрическая панель, поищите ее в подвале или в подсобном помещении. В некоторых домах может быть вспомогательная панель, представляющая собой меньшую электрическую панель, которая может управлять цепями в пристройке. Если дом более старый, в нем могут быть две электрические панели, потому что в какой-то момент проводка была обновлена или расширена.

Нарисуйте поэтажный план вашего дома

Вы можете воспользоваться бесплатным создателем поэтажного плана или просто нарисовать свой поэтажный план на листе бумаги ручкой или карандашом. Возможно, вы захотите использовать новый лист бумаги для каждого этажа вашего дома. Если вы рисуете схемы комнат с большим количеством розеток, светильников и приборов, таких как кухня, вы можете посвятить каждой комнате целую страницу.

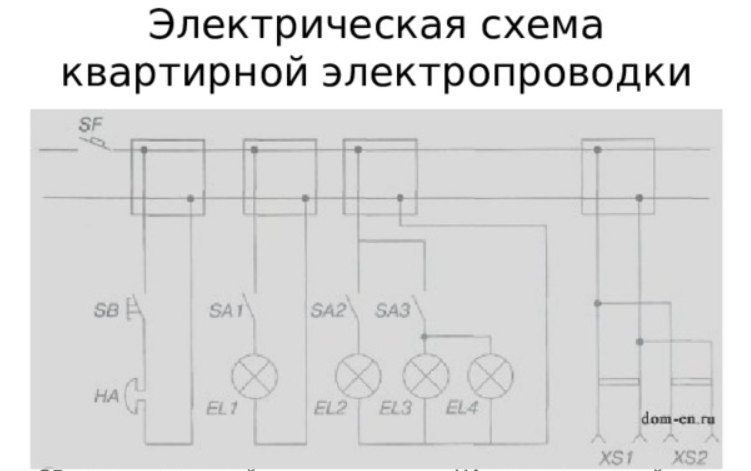

Найдите свои выключатели, розетки и светильники

После того, как у вас есть план этажа, пришло время найти выключатели, розетки, светильники и бытовую технику и отметить их на плане этажа. Вы захотите использовать какой-то код, чтобы указать, какая маркировка какая. Может быть, вы можете использовать буквы. Буква “O” может означать “розетка”, а буква “S” означает выключатель и так далее. Вы также можете использовать цветные маркеры, чтобы отметить наличие розеток, светильников и светильников на вашем плане этажа. Не забудьте нарисовать бытовые приборы, такие как холодильник, плита, стиральная машина и сушилка. Это могут быть отдельные, выделенные схемы.

Не забудьте передвинуть мебель, чтобы найти розетки, которые вы, возможно, не используете. Настенные выключатели, как правило, соответствуют конкретным светильникам, поэтому вы можете как-то пометить и это.

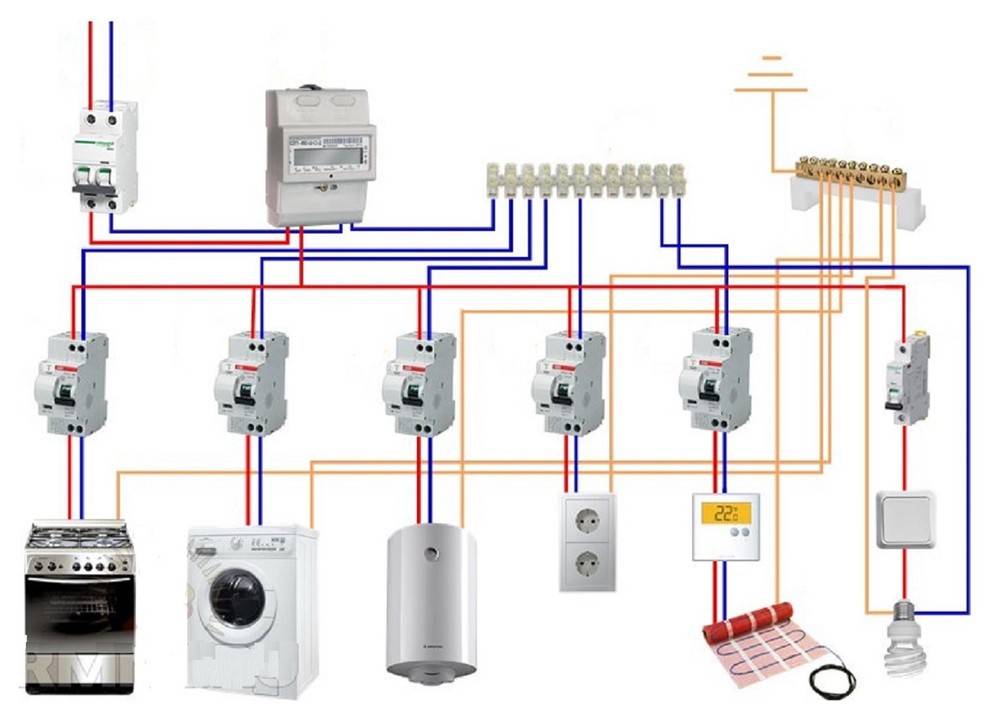

Получите некоторую помощь

На этом этапе процесса вам понадобится чья-то помощь. Подойдите к электрической панели и отключите все предохранители автоматического выключателя. Ваш помощник будет ходить из комнаты в комнату, проверяя выключатели и подключая что-то к розеткам в каждой комнате. Лампа – хороший выбор - если она загорается, когда вы ее подключаете, цепь включена.

Попросите вашего помощника пройти в первую комнату – спальни – хорошее место для начала - и щелкнуть выключателем. Вернувшись к электрической панели, вы включите первый контур. Ваш помощник должен сообщить вам, включился ли свет и все ли розетки работают в этой комнате. Обязательно проверьте все розетки в данной комнате; не просто проверяйте одну и предполагайте, что все остальные тоже должны быть подключены к той же схеме. Их может и не быть. Предыдущий владелец, возможно, по каким-то своим причинам неправильно подключил дом, и, насколько вам известно, в их собственных цепях могут быть розетки.

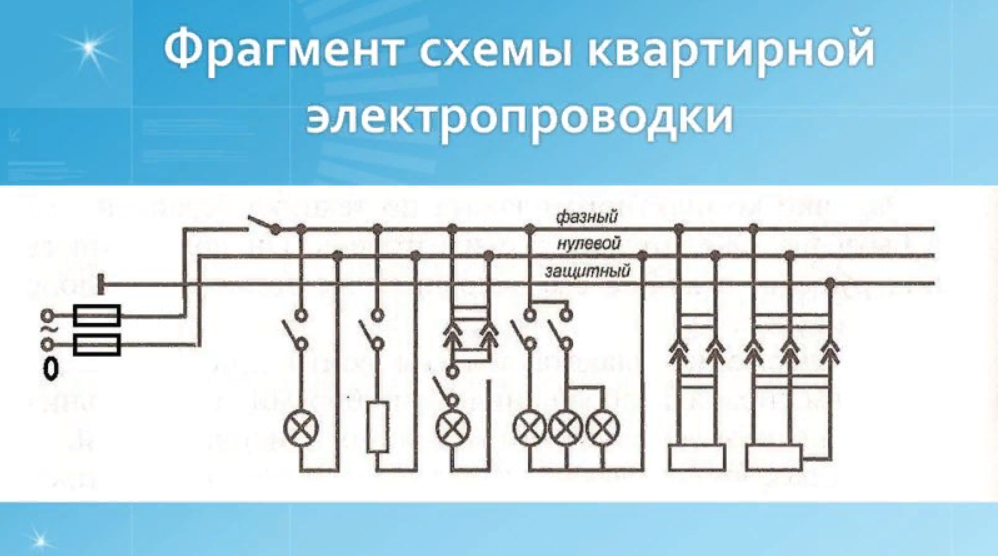

Если первый контур не включается в комнате, где находится ваш помощник, выключите его и включите другой контур, и продолжайте делать это, пока не выясните, какой контур управляет спальней, где находится ваш помощник. Отметьте это в справочнике панели электрооборудования и переходите к следующей комнате. Не забудьте также проверить, какие приборы контролируются двойными 240-вольтовыми автоматическими выключателями.

Помните, что для таких комнат, как спальни, которые легко могут иметь одинаковый уровень, будьте конкретны, чтобы будущему домовладельцу или будущему члену семьи не пришлось стоять у электрощита, гадая, какой из автоматических выключателей с надписью “спальня” отключает цепь в их спальне. Используйте такие термины, как “передняя спальня” и “задняя спальня” или “западная спальня” и “восточная спальня”, чтобы избежать такого рода путаницы.

Составление схемы электрических цепей вашего дома может занять много времени, но оно того стоит, когда отключается электричество и вам нужно проверить, не перегорели ли предохранители. Составьте карту электрических цепей вашего дома сегодня и узнайте свой дом немного лучше в процессе.
